樹莓派2.8寸顯示屏320*240分辯率310亮度SPI接口電阻觸摸屏

¥42.00¥45.00 庫存:4999
立即購買
加入購物車

產品介紹

  • 2.8inch標準顯示器,320×240分辨率

  • SPI接口,帶電阻觸摸屏,可進行觸摸控制

  • 兼容并可直接插入所有版本樹莓派主板

  • 提供樹莓派系統驅動,在線wiki文檔指導

  • 本產品通過CE、RoHS認證

主要參數


SKU
尺寸2.8inch
類型TFT
接口SPI
觸摸面板類型電阻觸摸
分辨率320*240 (Pixel)
背光亮度310Cd/m2
驅動ICILI9341
有效顯示尺寸(AA區)43.2x57.6(mm)
模塊PCB底板尺寸51.53x76.68(mm)
功耗0.12A*5V
重量(含包裝)44(g)

硬件說明

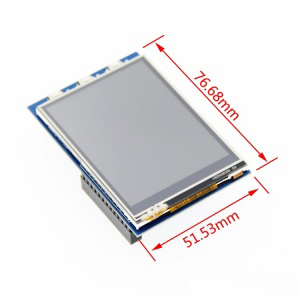

尺寸圖

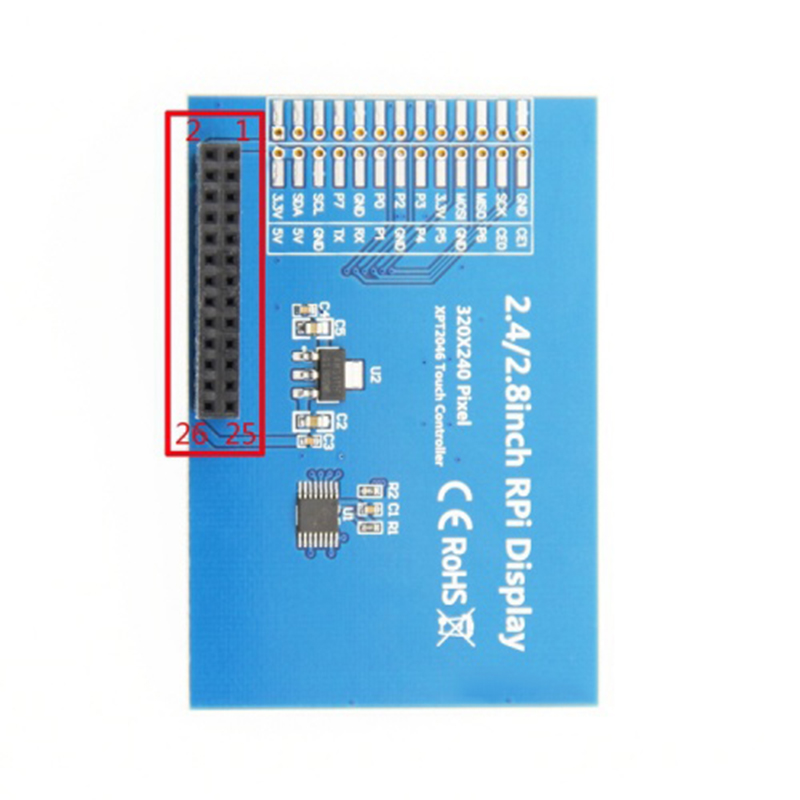

接口定義

引腳號標識描述
1, 173.3V電源正(3.3V電源輸入)
2, 45V電源正(5V電源輸入)
3, 5, 7, 8, 10, 22NCNC
6, 9, 14, 20, 25GND電源地
11TP_IRQ觸摸面板中斷,檢測到觸摸面板有按下則為低電平
12K1按鍵K1
13LCD_RST復位信號,低電平復位
15LCD_RS指令/數據 寄存器選擇,低電平為指令,高電平為數據
16K2按鍵K2
18K3按鍵K3
19LCD_SI / TP_SILCD顯示/ 觸摸面板的SPI數據輸入
21TP_SO觸摸面板的SPI數據輸出
23LCD_SCK / TP_SCKLCD顯示/ 觸摸面板的SPI時鐘信號
24LCD_CSLCD片選信號,低電平選擇LCD
26TP_CS觸摸面板片選信號,低電平選擇觸摸面板


生產廠家 潤中
產品型號 樹莓派2.8寸顯示屏
分辨率 320*240
視頻輸入接口 SPI
顯示與背景色 黑色
屏幕尺寸 2.8寸
外形尺寸 52.70*78.22mm
視域 43.2*57.6mm
背光亮度 310cd/m²
可選配觸摸屏 電阻觸摸屏
工作溫度 -20℃~60℃
儲藏溫度 -30℃~70℃
