產品介紹

自帶ESP32-32E模組，開發方便，開發資源充足
3.2寸彩屏，240x320分辨率，最大支持262K色（RGB666），顯示色彩豐富
采用IPS全視角面板，可視角度佳
接口豐富，方便連接各種外設（I2C、SPI、UART等外設）
支持外接喇叭，播放音頻
自帶RGB三色指示燈，指示狀態豐富
自帶電阻觸摸屏，方便人機交互
標準的TYPE-C接口，方便程序下載和供電
自帶micro TF卡槽，方便擴展存儲
支持外接鋰電池，輕巧便攜
自帶電池充電管理電路，可確保電池安全充放電
提供豐富的示例程序，方便學習
提供底層驅動技術支持
模塊老化測試多重檢測可達軍工級標準，支持長期穩定工作

產品參數

ESP32主控參數

名稱	參數
模組	ESP32-32E
CPU	ESP32-D0WD-V3,Xtensa雙核32位LX6 微處理器
主頻	240MHz（最大）
存儲	448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash
WIFI	2.4GHz、802.11b/g/n模式
藍牙	藍牙 V4.2 BR/EDR 和藍牙LE標準
工作電壓	3.0~3.6(V)
工作溫度	–40~85(℃)

液晶屏參數

名稱	參數
屏幕尺寸	3.2 inch
屏幕類型	IPS TFT
分辨率	240xRGBx320(pixels)
有效顯示區	48.60(W)x64.80(H)(mm)
最大顏色數目	最大：262K(RGB666) 常用：65K(RGB565)
驅動IC	ST7789P3
顯示接口	4-Line SPI(接到ESP32上)
像素尺寸	0.2025(H)x0.2025
可視角度	ALL 0’CLOCK
背光亮度(典型值)	300 cd/m2
背光燈類型	White LED*6
工作溫度	-20~60(℃)
存儲溫度	-30~70(℃)

觸摸屏參數

名稱	參數
有效區尺寸	3.2 inch
觸摸屏類型	電阻觸摸屏
觸摸屏分辨率	240x320(pixels)
驅動IC	XPT2046
可視窗口尺寸	50.60(W)x66.80(H)(mm)
通信接口	SPI
結構材質	ITO膜+ITO玻璃
工作溫度	-10~60(℃)
存儲溫度	-20~70(℃)

尺寸參數

名稱	參數
液晶屏外形尺寸	55.04±0.2(W)x77.70±0.2(H)x2.4±0.1(D)(mm)(不含排線和背膠)
觸摸屏外形尺寸	54.64±0.2(W)x77.30±0.2(H)x1.20±0.1(D)(mm)(不含排線和背膠)
模塊外形尺寸	有觸摸屏：55.04(W)x93.70(H)x5.70(D)(mm) 無觸摸屏：55.04(W)x93.70(H)x4.50(D)(mm)

電池充電參數

名稱	參數
充電電壓	范圍：4.2~6.5(V) 典型值：5V
充電電流	最大值：500mA 模塊實際值：290mA
充電飽和電壓	4.24V
充電溫度	模塊實際最大值：62℃
充電電池規格	3.7V聚合鋰電池

電氣參數

名稱	參數
工作電壓	5.0V
背光電流	104mA
總電流	ESP32復位時：40mA 僅有顯示屏工作時：160mA 顯示屏、喇叭、電池充電都工作時：510mA
功耗	0.8W（僅顯示屏工作時）
亮度	300cd/m2（典型值）

基本參數

名稱	參數
供電接口	TYPE-C
重量（包含包裝）	103g

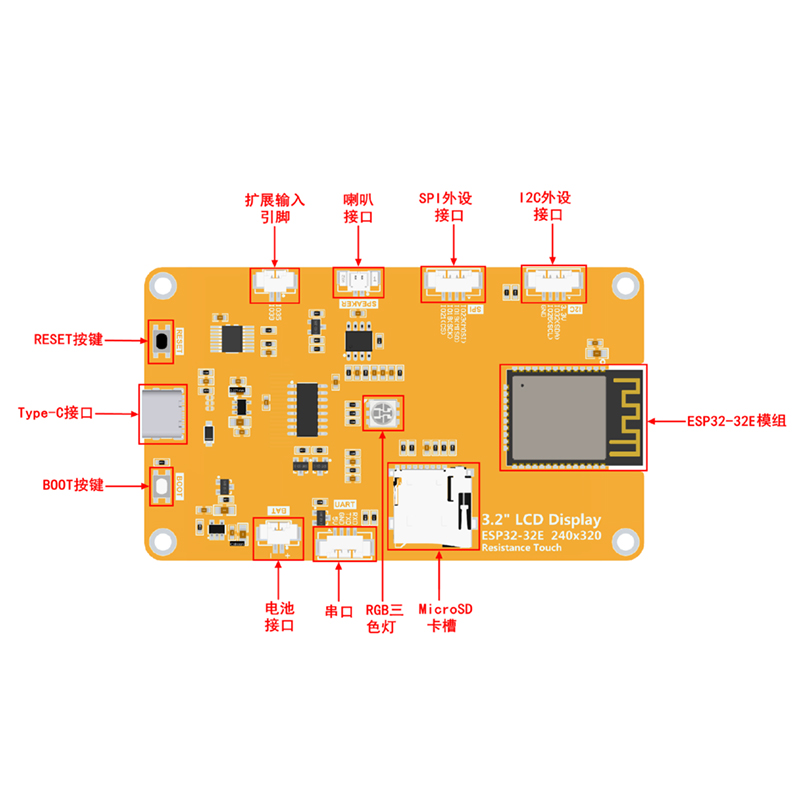

接口定義

接口功能說明

接口	功能說明
ESP32-32E模組	顯示模塊主控，控制板載外設和外接外設。
MicroSD卡槽	插入Micro SD卡，用來擴展存儲空間，例如存放字庫、圖片、音頻文件等大數據內容。
RGB三色燈	包含紅、綠、藍三種顏色的LED燈，每種燈都可由IO控制，用來指示狀態。
串口	1.25mm 4P座子?？捎糜诖谡{(diào)試、下載以及通信。需外接USB轉串口模塊。
電池接口	1.25mm 2P座子，用于接入3.7V聚合鋰電池，通過電池充電管理電路對電池進行充電，也可用于電池供電。注意接口正、負極。
BOOT按鍵	用于進入下載模式或者按鍵測試。按住此按鍵上電，然后松開可進入下載模式，或者上電后，按住此按鍵，再按RESET鍵，松開RESET鍵后，再松開此按鍵，也可以進下載模式。不需要進入下載模式時，此按鍵可做普通按鍵使用。
TYPE-C接口	用于模塊供電和下載程序。此接口和模塊上的一鍵下載電路相連，可實現自動進入下載模式（無需按BOOT鍵）。
RESET按鍵	用于ESP32主控以及LCD復位，按下后電平復位。
擴展輸入引腳	1.25mm 2P座子。IO35和IO39兩個只有輸入功能的IO，用于接入輸入信號。
喇叭接口	1.25mm 2P座子。用于接入喇叭播放音頻。
SPI外設接口	1.25mm 4P座子。用于外接SPI通信設備，此SPI接口和MicroSD共用?？勺銎胀↖O使用。
I2C外設接口	1.25mm 4P座子。用于外接IIC通信設備?？勺銎胀↖O使用。

ESP32引腳分配

板載設備	ESP32連接引腳	板載設備引腳說明
液晶屏	IO15	液晶屏片選控制信號，低電平有效
	IO2	液晶屏命令/數據選擇控制信號高電平：數據，低電平：命令
	IO14	SPI總線時鐘信號（液晶屏和觸摸屏共用）
	IO13	SPI總線寫數據信號（液晶屏和觸摸屏共用）
	IO12	SPI總線讀數據信號（液晶屏和觸摸屏共用）
	EN	液晶屏復位控制信號，低電平復位（和ESP32-32E主控共用復位引腳）
	IO27	液晶屏背光控制信號（高電平點亮背光，低電平關閉背光）
電阻觸摸屏	IO14	SPI總線時鐘信號（觸摸屏和液晶屏共用）
	IO13	SPI總線寫數據信號（觸摸屏和液晶屏共用）
	IO12	SPI總線讀數據信號（觸摸屏和液晶屏共用）
	IO33	電阻觸摸屏片選控制信號，低電平有效
	IO36	電阻觸摸屏觸摸中斷信號，產生觸摸時，輸入低電平到主控
RGB三色燈	IO22	紅色LED燈（共陽極，低電平點亮，高電平關閉）
	IO16	綠色LED燈（共陽極，低電平點亮，高電平關閉）
	IO17	藍色LED燈（共陽極，低電平點亮，高電平關閉）
MicroSD 卡	IO5	SD卡片選信號，低電平有效
	IO23	SD卡SPI總線寫數據信號（MicroSD 卡和SPI外設共用）
	IO18	SD卡SPI總線時鐘信號（MicroSD 卡和SPI外設共用）
	IO19	SD卡SPI總線讀數據信號（MicroSD 卡和SPI外設共用）
音頻	IO4	音頻使能信號，低電平使能，高電平禁止
音頻	IO26	音頻信號DAC輸出信號
按鍵	IO0	下載模式選擇按鍵（按住該按鍵上電，然后松開就會進入下載模式）
按鍵	EN	ESP32-23E復位按鍵，低電平復位（和液晶屏復位共用）
串口	RXD0(IO3)	ESP32-32E串口接收信號（如果不使用串口，可做普通IO使用）
串口	TXD0(IO1)	ESP32-32E串口發送信號（如果不使用串口，可做普通IO使用）
電池	IO34	電池電壓ADC值獲取信號（輸入）
SPI外設	IO21	SPI外設片選信號，低電平有效（如果不使用SPI設備，可做普通IO使用）
	IO18	SPI外設的SPI總線時鐘引腳（SPI外設和MicroSD 卡共用，如不使用SPI設備或者SD卡，可做普通IO使用）
	IO19	SPI外設的SPI總線讀數據引腳（SPI外設和MicroSD 卡共用，如不使用SPI設備或者SD卡，可做普通IO使用）
	IO23	SPI外設的SPI總線寫數據引腳（SPI外設和MicroSD 卡共用，如不使用SPI設備或者SD卡，可做普通IO使用）
I2C外設	IO25	I2C外設的I2C總線時鐘引腳（如果不使用I2C設備，可做普通IO使用）
I2C外設	IO32	I2C外設的I2C總線數據引腳（如果不使用I2C設備，可做普通IO使用）
未使用	IO35	只能做輸入IO使用
未使用	IO39	只能做輸入IO使用

生產廠家	潤中
產品型號	MTR032S-ESP32-32E
分辨率	240*320
接口	SPI
IC或兼睿IC	XPT2046
顯示與背景色	黑色
屏幕尺寸	3.2寸
連接方式	SPI
外形尺寸	55.04±0.2(W)x77.70±0.2(H)x2.4±0.1(D)(mm)
視域	50.60(W)x66.80(H)(mm)
點間距	0.153(H)x0.153(mm)
CPU	ESP32-D0WD-V3,Xtensa雙核32位LX6 微處理器
主頻	240MHz（最大）
存儲	448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash
WIFI	2.4GHz、802.11b/g/n模式
藍牙	藍牙 V4.2 BR/EDR 和藍牙LE標準
工作電壓	3.0~3.6(V)
觸摸屏類型	電阻觸摸屏
工作溫度	-10~650(℃)
儲藏溫度	-20~60(℃)
